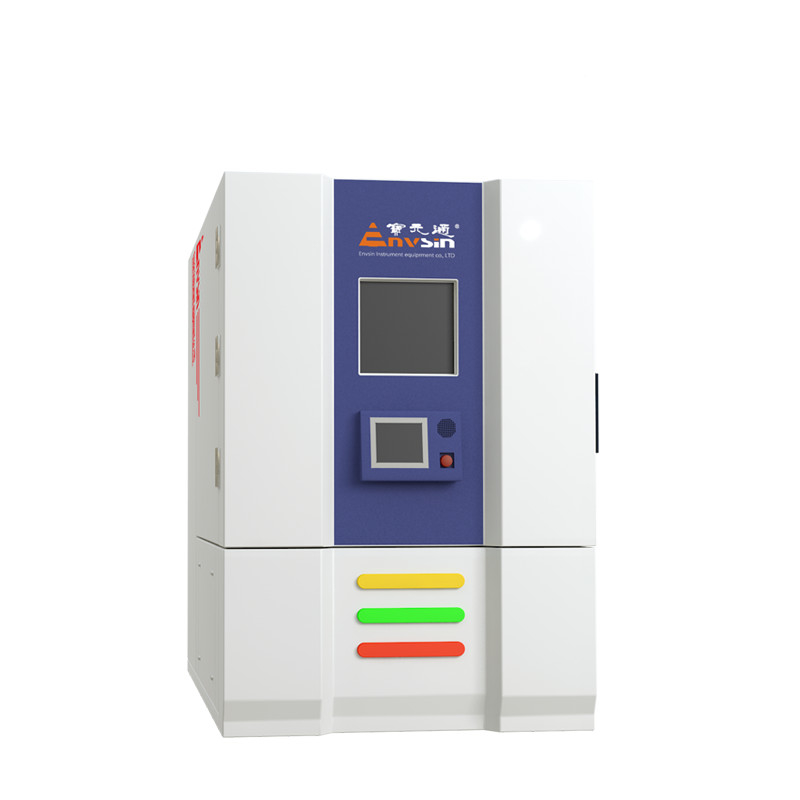

SUS304 الفولاذ المقاوم للصدأ ESS غرفة الاختبار 990L درجة حرارة الدراجات

اختبار الفضاء

990 لتر

الحجم الداخلي

1100 * 950 * 950 مم (عرض × عمق × ارتفاع) (عرض × عمق × ارتفاع)

الحجم الخارجي

1350 مم × 1890 مم × 2050 مم (عرض × عمق × ارتفاع)

مزود الطاقة

AC380V ± 10٪ ، 50Hz ± 1،60A ، 3 / N / PE ، مقاومة الأرض <4Ω

الأعلى.سلطة

75KW (متوسط ​​الطاقة حوالي 35KW)

الأعلى.عملة

130A (متوسط ​​التيار حوالي 55 أ)

طريقة التبريد

مبرد بالماء (نظام تبريد)

موقع التركيب

• يجب أن تكون أرضية محطة العمل مسطحة وجيدة التهوية ؛لا توجد مادة قابلة للاشتعال أو غاز أو غبار أكالة.

• لا يوجد مصدر إشعاع كهرومغناطيسي قوي قريب

• قريب من نظام الصرف (في حدود 2 متر لمياه التكثيف)

• قدرة تحمل الأرض لا تقل عن 15000 كجم / م 2

• قم بإعداد إمدادات الطاقة وإمدادات المياه المناسبة

• إذا دعت الحاجة إلى إمدادات المياه أو الغاز ، فيجب أن تكون مجهزة مسبقًا

• درجة الحرارة المحيطة: 5 ℃ ~ 25 المقترحة ، 25 ℃ ~ 35 تعمل بشكل جيد ؛ (للنموذج المبرد بالهواء) ؛ 5 ℃ ～ 40 تعمل بشكل جيد (للنموذج المبرد بالماء)

• الرطوبة المحيطة: ≤85٪ RH

• الضغط المحيط: 86KPa 106KPa

• ضمانات مساحة التثبيت ، على النحو التالي

  ​

​

مياه التبريد

درجة حرارة الماء: 5 ≤ درجة حرارة الماء ≤28 ℃. إذا كان مصدر الماء هو تكييف الماء المبرد ، فإن درجة حرارته أقل من 10 ℃ ، تحتاج إلى اتخاذ بعض التدابير لمنع أنابيب تكثيف المياه.

1. في حالة اعتماد تصميم تبريد الهواء ، لا تحتاج إلى الماء.

2.إذا احتاج المستخدم إلى بناء نظام دوران مياه تبريد جديد ، معيار برج التبريد

≥10tons ، أو قدرة تبريد مبرد الماء 35KW (20 ℃).

3-نظام مياه التبريد: GB50050-1995

تدفق المياه: ≥ 10 طن / ساعة

قطر الأنبوب: G2.5 بوصة × 2

ضغط الماء الداخل: 0.3 ميجا باسكال 0.6 ميجا باسكال

مدخل ومخرج فرق ضغط الماء: ≥0.2MPa

طلب المياه: يفي بالمعيار GB50050-1995

اختبار درجة الحرارة

نطاق درجة الحرارة: -70 ℃ ～ ＋ 180 ℃

ملحوظة: 1.Test بدون تحميل ، وتلبية GB / T5170-2008 ، إذا لم يكن هناك إشعار خاص آخر.

2.Ambient Temp 25 ، جيدة التهوية: تعمل بشكل جيد إذا 35 RT ＞ 25 ℃ ؛ معدل التبريد وسعة الحمل الحراري سوف يتأثران بدرجة الحرارة المنخفضة المحيطة.

تقلب درجة الحرارة: ± 0.5 ℃

انتظام درجة الحرارة: 0.1 ℃ 2.0 ℃

انحراف درجة الحرارة: ± 0.1 ℃ ～ ± 2.0

تدرج درجة الحرارة: ＜ 2.0 ℃

معدل تغير درجة الحرارة الخطي -

داخل - 45 ~ + 100 ℃ ، 15 ℃ / دقيقة

معدل تغير درجة الحرارة اللاخطية <15 ℃ / دقيقة

اختبار درجة الحرارة والرطوبة

نطاق درجة الحرارة: ＋ 10 ℃ ～ ＋ 95 ℃

نطاق الرطوبة: 10٪ RH ～ 98٪ RH

درجة حرارة.التوحيد: ± 0.5 ℃ ～ ± 2.0 ℃

اتساق الرطوبة: ± 1.0٪ RH ～ ± 5.0٪ RH

درجة حرارة.الانحراف: ± 0.1 ℃ ～ ± 2.0 ℃

انحراف الرطوبة: ± 1.0٪ RH ～ ± 5.0٪ RH

درجة حرارة.التذبذب: ± 0.1 ℃ ～ ± 0.5 ℃

تقلب الرطوبة: ± 1.0٪ RH ～ ± 3.0٪ RH

تدرج درجة الحرارة: ＜ 2.0 ℃

تدرج الرطوبة ＜ 5.0٪ ر

معايير الاختبار

1 جيجابايت / T 2423.1 درجة حرارة منخفضة.امتحان

5 جيجا جي بي 150.3 درجة حرارة عالية.امتحان

2 جيجا بايت / T 2423.2 درجة حرارة عالية.امتحان

6 جيجا جي بي 150.4 درجة حرارة منخفضة.امتحان

3 GB / T2423.34 اختبار دراجات المناخ

7 GJB 150.9 اختبار المناخ

4 اختبار المناخ IEC60068-2

8 MIL-STD-202G-103 اختبار الرطوبة

مخطط الحمولة الحرارية

تنطبق على اختبار درجة الحرارة القياسية ، تختلف السعة الحرارية للتحميل من قيمة درجة حرارة مختلفة.

مخطط التحكم في درجة الحرارة والرطوبة
