| الاسم التجاري: | Envsin |
| رقم الطراز: | ESC-1000 |
| الـ MOQ: | 1 مجموعة |
| السعر: | $8000 >=1 Set |
| شروط الدفع: | T / T ، L / C. |
| القدرة على التوريد: | 10 مجموعات شهريا |
| 1 ميزة | |
| 1.1 مساحة الاختبار | 1000 لتر |
| 1.2 البعد الداخلي | 1000 مم × 1000 مم × 1000 مم (العرض × العمق × الارتفاع) |
| 1.3 البعد الخارجي |
تقريبًا: 1500 مم × 1430 مم × 1920 مم (العرض × العمق × الارتفاع) (من فضلك ستخضع للتصميم النهائي) |
| 1.4 امدادات الطاقة | AC380V ± 10٪ ، 50Hz ± 1 3 أطوار ، 4 أسلاك + سلك تأريض (3 / N / PE) ، مقاومة التأريض أقل من 4Ω |
| 1.5 قوة النظام القصوى | تقريبا: 2 كيلو واط |
| 1.6 ماكس النظام الحالي | بالتقريب: 7.9 أ |
| 2 تخصيص | |
| 2.1 درجة الحرارة.نطاق | RT ﹢ 10 ℃ ～ ﹢ 80 |
| مؤقت.الانحراف: ± 5.0 ℃ | |
| تقلب درجة الحرارة: ≤ ± 2 ℃ | |
| 2.2 نطاق الرطوبة | ملاحظة: ظروف بيئة الاختبار: درجة الحرارة المحيطة + 25 ، الرطوبة النسبية ≤ 85٪ ، لا توجد عينة في غرفة الاختبار |
| 2.3 اختبار الغبار | بودرة التلك الجافة التي يمكن أن تمر عبر فتحة الغرفة التي يبلغ قطرها 75 ميكرومتر ، قطر السلك 50 ميكرومتر مربع منخل فارغ |
| 2.4 تركيز الغبار | 2 ～ 5 كجم / متر مكعب |
| 2.5 سرعة الرياح العينة | ≤2 م / ث |
| 2.6 درجة الفراغ | 2Kpa (قابل للتعديل) |
| 2.7 معايير الاختبار |
طريقة اختبار غبار الرمل GB4208-93 GB2423.37-89 طريقة اختبار الغبار الرملي JIS D0207 |
| 3 بنية | |

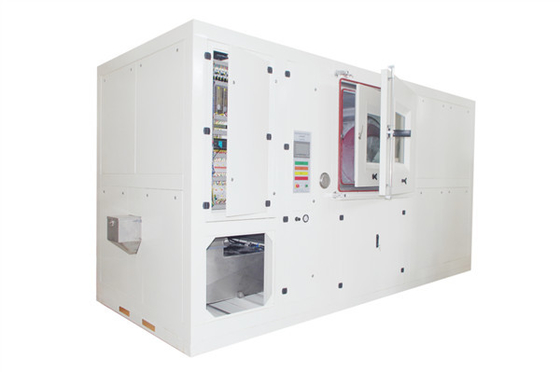

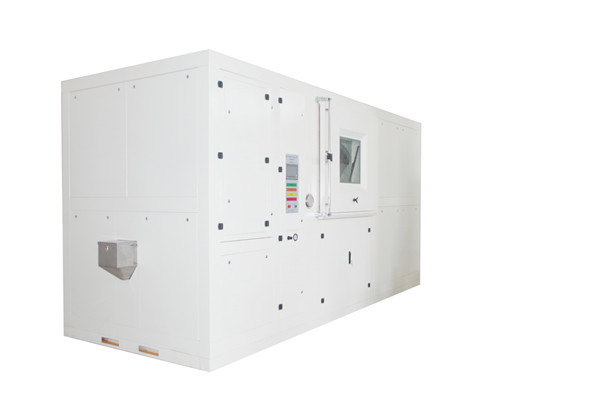

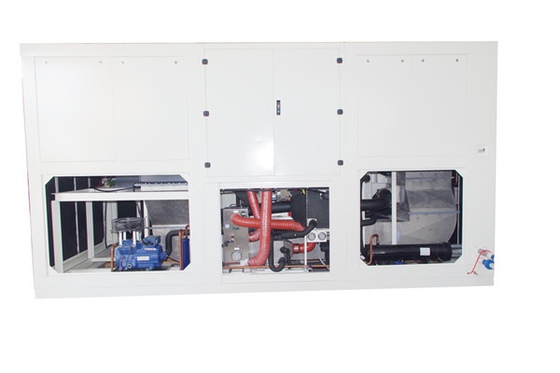

| 3.1 وضع الهيكل | غرفة الاختبار تعتمد الهيكل المتكامل ، وغرفة الاختبار هي الجسم الرئيسي.تم تركيب خزانة تحكم كهربائية على الجانب الأيمن من حجرة الاختبار ، مع جهاز تحكم كهربائي مدمج وجهاز لوحة تشغيل.تم تجهيز الجزء الخلفي والسفلي من غرفة الاختبار بكابينة ميكانيكية وكهربائية ومضخة غبار مدمجة وهزاز غبار رملي وأجهزة أخرى.يجب إعداد جهاز واجهة الفراغ ، وسخان الرمل والغبار ، ورف تخزين العينات ، وقناة هواء دوران الرمل والغبار ، وباب غرفة الاختبار والأجهزة الأخرى في مساحة الاختبار الداخلية. |
| 3.2 مادة |
المواد الخارجية: صفيحة فولاذية مدلفنة على البارد + عملية رش إلكتروستاتيكي على الوجهين المواد الداخلية: الفولاذ المقاوم للصدأ SUS304 مادة العزل: طبقة رغوة عازلة صلبة من البولي يوريثان |
| 3.3 باب الغرفة |
باب بمفصلة واحدة * 1 مجموعة مقبض باب بأزرار سحب سبيكة * 1 مجموعة نافذة عرض زجاجية كبيرة الحجم * 1 مجموعة مكشطة الغبار اليدوية للنافذة المرئية * 1 مجموعة |
| 3.4 رف مساحة العمل | رف عينة شبكي من الفولاذ المقاوم للصدأ × 1 مجموعة في أسفل غرفة الاختبار |
| 3.5 سخان غبار مساحة العمل | مع السخان الكهربائي المصنوع من سبيكة الزعانف × 1 مجموعة ، يمكن أن يقلل الرطوبة ومقاومة التكتل وتسخين الغبار الرملي |
| 3.6 مساحة العمل تدور مسار الغبار | يقوم الأنبوب بتدوير مجرى الهواء الرمل والغبار ، والذي يتم التحكم فيه بواسطة مضخة غبار تحويل التردد لتفجير الرمال من مخرج الغبار في أعلى الاستوديو والرمل من مخرج الغبار في الأسفل |
| 3.7 خزانة التحكم الكهربائية بغرفة الاختبار |
تم تركيب خزانة تحكم كهربائية صغيرة على الجانب الأيسر من الاستوديو ، مع لوحة غطاء باب مزلاج المكونات الكهربائية المدمجة ، وأجهزة التحكم ، والسائقين ، وما إلى ذلك توجد أمام خزانة التحكم الكهربائية (أمام حجرة الاختبار اليمنى) لوحة تحكم للتفاعل بين الإنسان والآلة |
| 3.8 لوحة تحكم غرفة الاختبار |
شاشة LCD تعمل باللمس للتفاعل بين الإنسان والكمبيوتر × 1 مجموعات ، ودمج التحكم باللمس وعرض معلومات حالة الجهاز مفتاح زر الطاقة × 1 مفتاح إيقاف الطوارئ × 1 جرس إنذار × 1 |
| 3.9 صندوق انبعاثات الغبار في الأسفل | صندوق تفريغ الغبار من نوع الدرج في الجزء السفلي من غرفة الاختبار لتجميع واستبدال الغبار الرملي في غرفة الاختبار |
| 3.10 جهاز تحريك الرمال والغبار | اختبار مضخة الغبار بقناة الغبار عملية دوران غبار الرمل ، مضخة اهتزاز غبار الرمل بفم عودة الغبار لمنع تكاثف ترسيب غبار الرمال |
| 4 نظام تنظيم درجة الحرارة والرطوبة | |
| 4.1 وضع التحكم في درجة الحرارة | يتكون نظام التحكم في تسخين التغذية المرتدة ذات الحلقة المغلقة من مستشعر درجة الحرارة ، ووحدة التحكم ، ووحدة محرك مرحل الحالة الصلبة ، وعنصر تنفيذي للسخان الكهربائي.من خلال طريقة حساب التحكم PID ، يتم التحكم في درجة حرارة الهواء المحيط في حجرة الاختبار ديناميكيًا في الوقت الفعلي وبسرعة ، بحيث يتم زيادة درجة حرارة غبار الرمال من أجل الجفاف. |
| 4.2 وضع التحكم في الرطوبة | بواسطة مستشعر الرطوبة ، وحدة التحكم ، وحدة القيادة المرحل للحالة الصلبة للمكونات التنفيذية ، السخان الكهربائي ، نظام التسخين لإزالة الرطوبة بردود فعل المروحة الجافة ، من خلال إعدادات النظام ، في الوقت الفعلي بشكل ديناميكي لاختبار تجفيف الهواء في بيئة غرفة الاستوديو بسرعة ، وغبار الرمال في منطقة جافة البيئة ليست سهلة لتكثيف التكتل. |
| 4.3 تحكم | تحكم برمجة PLC |
| 4.4 سائق التدفئة | إشارة تسخين خرج نظام التحكم ← تتابع الحالة الصلبة SSR ← مشغل التسخين (سخان كهربائي مصفح مصنوع من سبائك مقاومة للتآكل ودرجة حرارة عالية) |
| 4.5 استشعار درجة الحرارة | جهاز استشعار درجة حرارة المقاومة الحرارية للذهب البلاتيني PT100 |
| 4.6 مستشعر الرطوبة | مستشعر رطوبة بالسعة |
| 5 نظام التحكم في تدفق الغبار الرملي | |
| 5.1 وضع التحكم في تدفق الغبار الرملي | من خلال مستشعر سرعة الرياح ، وحدة التحكم ، الصمام الكهرومغناطيسي ، وحدة محرك AD ، محول التردد ، غبار الطرد المركزي لنظام التحكم في ردود الفعل ذات الحلقة المغلقة للمضخة ، من خلال طريقة التحكم PID لحساب التفاضل والتكامل ، صندوق الاختبار الديناميكي في الوقت الحقيقي لصندوق الاختبار الديناميكي لسرعة الرياح في استوديو سرعة الضبط السريع التحكم للتحكم في تدفق دوران الغبار الرملي. |
| 5.2 تحكم | تحكم برمجة PLC |
| 5.3 سائق | محول ستبليس محرك الإشارة الرقمية ، سائق م |
| 5.4 المحرك | مضخة غبار متغيرة التردد |
| 5.5 مستشعر | مستشعر سرعة الرياح الإلكتروني |
| 6 نظام التحكم | |
| 6.1 نظام التحكم باللمس LCD | وحدة تحكم باللمس ، وحدة تحكم PLC قابلة للبرمجة + شاشة لمس LCD ملونة متكاملة.ضبط إعدادات التحكم وعرض معلومات الحالة في واجهة واحدة (صورة العينة للإشارة فقط ، التفاصيل تخضع للكيان) |
| 6.2 واجهة العرض | شاشة ذات مصفوفة نقطية مقاس 7.0 بوصة 800X480 مع شاشة LCD ملونة TFT |
| 6.3 طريقة التشغيل | عملية نوع حوار شاشة اللمس ، معلمات الإدخال باللمس |
| 6.4 محرر البرنامج | محرر البرنامج المحدد من قبل المستخدم ، الحفظ الافتراضي لفترة طويلة ، يمكن قصه وتغيير الإدارة |
| 6.5 عرض البيانات | قم بتعيين القيمة والقيمة المقاسة ووقت التشغيل وحالة تشغيل البرنامج وحالة الإخراج ومعلومات أخرى |
| 6.6 تمديد الوظيفة | مع التحكم المنطقي القابل للبرمجة بمنفذ الإخراج الخارجي ، والقدرة الذكية على تمديد طرف الكشف |
| 6.7 تخزين البيانات والوظائف البينية | 6.7.1مخزن البيانات: تتضمن معلومات التخزين تاريخ الاختبار ووقته وقيمة هدف الاختبار وقيمة الاختبار المقاسة ومعلمات الاختبار الرئيسية الأخرى.يمكن ضبط وقت أخذ العينات التخزين ، ويمكن تخزين بيانات الاختبار التي لا تقل عن سنة واحدة.يمكن تصدير البيانات من خلال وسائط التخزين الخارجية (قرص USB) ؛ |
| 6.7.2واجهة البيانات: تحتوي وحدة التحكم على واجهة USB قابلة للتوسيع لدعم تنزيل البيانات | |
| 6.7.3واجهة الاتصالات: يمكن توصيل غرفة الاختبار بواجهة بيانات RJ45 ، مثل برنامج وظيفة اتصال الكمبيوتر العلوي ، بهذه الواجهة لتحقيق وظيفة إدارة الكمبيوتر عن بُعد ؛ | |
| 6.8 وظيفة أخرى |
6.8.1 إنذار الخطأ والسبب ، معالجة وظيفة فورية 6.8.2 وظيفة الحماية من انقطاع التيار الكهربائي 6.8.3 الحدود العليا والسفلى لدرجة الحرارة والضغط ووظيفة حماية سرعة الرياح 6.8.4 وظيفة توقيت التقويم (بدء تلقائي وإيقاف تلقائي) 6.8.5 وظيفة الفحص الذاتي لبدء التشغيل 6.8.6 يمكن تعيين وحدة تحكم حماية كلمة المرور المعلمات |
| 7 جهاز حماية السلامة | |
| 7.1 نظام تدوير الرمال والغبار |
7.1.1 اختبار الفضاء على واقي درجة الحرارة 7.1.2 حماية ضد الحمل الزائد لمضخة الغبار |
| 7.2 نظام التدفئة |
7.2.1 حماية السخان من حرق الهواء 7.2.2 حماية السخان الزائد |
| 7.3 نظام الإمداد بالطاقة |
7.3.1 فقدان طور إمداد الطاقة وحماية خطأ تسلسل الطور 7.3.2 دائرة قصر مستقلة على دائرة التحكم في الحماية الحالية 7.3.3 ماس كهربائى مستقل بالدائرة الرئيسية الحالية المرتفعة على الحماية الحالية 7.3.4 حماية تسرب قاطع الدائرة الكهربائية من ELBC ، حماية من الموجة الإلكترونية RC |
| 7.4 أخرى | اختبار حماية تأريض قذيفة غرفة الاختبار |
