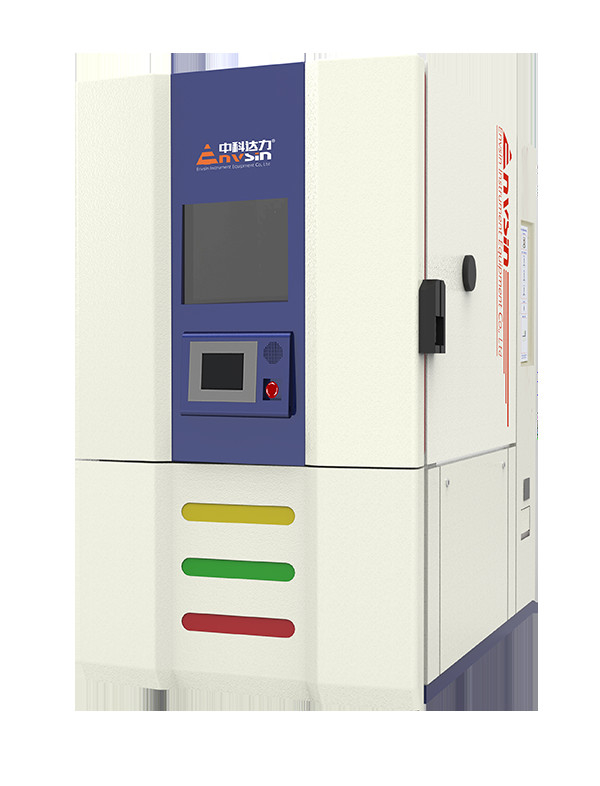

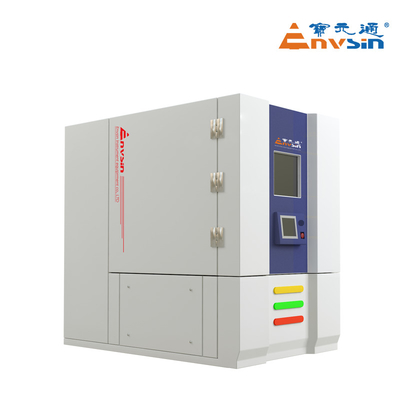

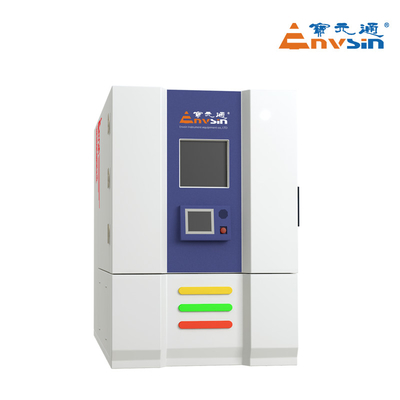

غرفة اختبار درجة حرارة الهواء المبرد ، غرفة اختبار مناخية سعة 335 لترًا

مساحة الاختبار

335L

الحجم الداخلي

580*765*750ملم (W*D)*(هـ)

الحجم الخارجي

W870mm*D1860mm*H1800mm ((W)*د*(هـ)

إمدادات الطاقة

230V±10٪، 50Hz±1,60A، 3/N/PE، مقاومة الأرض < 4Ω

أقصى قدر من الطاقة

9.5 كيلوواط

ماكس العملة

21A

طريقة التبريد

نظام التبريد بالهواء/التبريد بالماء الاختياري

موقع التثبيت

• يجب أن يكون أرضية محطة العمل مسطحة، وتتمتع بتهوية جيدة؛ لا توجد مواد قابلة للاشتعال أو غازات أو غبار يآكل.

• لا يوجد مصدر قوي للإشعاع الكهرومغناطيسي بالقرب

• بالقرب من نظام الصرف الصحي (في غضون مترين للمياه المكثفة).

• السعة المحملة للأرض لا تقل عن 10000kg/m2.

• جهز إمدادات الطاقة والماء المناسبة

• إذا كنت بحاجة إلى إمدادات المياه أو الغاز، يجب أن تكون مجهزة مسبقا؛1.8.7 درجة الحرارة المحيطة: 5°C~25°Cموصى بها، 25°C~35°C تعمل بشكل جيد؛ ((بالنسبة للنموذج المبرد بالهواء) ؛5°C~40°C تعمل بشكل جيد (بالنسبة للنموذج المبرد بالماء)

• الرطوبة المحيطة: ≤ 85% RH.

• الضغط المحيطي: 86 كيبا 106 كيبا

• ضمانات مساحة التثبيت على النحو التالي

- نعم

اختبار الحرارة

نطاق الحرارة: -70°C+180°C

ملاحظة:

1.التجربة بدون حمولة، تلبي GB/T5170 2008، إذا لم يكن هناك إشعار خاص آخر.

2درجة الحرارة المحيطة 25 درجة مئوية، حالة تهوية جيدة: تعمل بشكل جيد إذا كان 35 درجة مئوية ≥ RT> 25 درجة مئوية؛ سيتأثر معدل التبريد والقدرة على الحمل الحراري بدرجة حرارة محيطة منخفضة.

تقلبات الحرارة: ± 2 درجة مئوية

درجة الحرارة المتساوية:±0.5°C±2°C

انحراف الحرارة: ± 0.1°C ± 0.5°C

وقت التسخين:<45 دقيقة ((درجة حرارة الغرفة<+180 درجة مئوية)

وقت التبريد:<50 دقيقة ((درجة حرارة الغرفة→-70 درجة مئوية)

معيار الاختبار

1. GB/T 2423.1 اختبار درجة حرارة منخفضة

2.GJB 150.3 اختبار الحرارة العالية

3.GB/T 2423.2 اختبار درجة حرارة عالية

4.GJB 150.4 اختبار الحرارة المنخفضة

وضع الهيكل

غرفة الاختبار في الأعلى، الثلاجة في الأسفل، جهاز تحكم توزيع الطاقة في الخلف، لوحة التحكم الرئيسية في الباب الأمامي، والوحدة الممتدة في الجانب الأيمن الخلفي.الباب يفتح من اليمين إلى اليسارقناة دوران الهواء ونظام تكييف الهواء في الجزء الخلفي من مساحة الاختبار: ((شفرة المروحة الطرد المركزي،جهاز توجيه تدفق الهواء،سخان،مرطب،مبادل حرارة التبريد،جهاز استشعار الحرارة والرطوبة.

• المواد الخارجية: الفولاذ المطاط البارد المغطى بالمواد الثابتة من كلا الجانبين

• المواد الداخلية: SUS304 الفولاذ المقاوم للصدأ

• مواد العزل: طبقة عزل من رغوة البولي يوريثان الصلبة

تحمل الحمل

• سعة حمولة الرفوف:≤50 كجم ((متوسط الحمولة)

• قدرة إطار الاختبار على تحمل: ≤20 كجم ((مع متوسط الحمل)

• الوزن الإجمالي للحمّل في مساحة الاختبار ((الرفوف والقاع) ≤80kg

باب الغرفة

• باب واحد مع مفصلات على اليسار

• حجم الباب:580 × 750 مم ((W × H)

• مجهزة بمطاط السيليكون ونظام التدفئة في الداخل لمكافحة التكثيف

نافذة المراقبة

الحجم:280 × 400mm ((W × H) ، زجاج مجوف مكافحة الصقيع

منافذ الكابلات

1 منفذ مع Φ100 مم على الجانبين الأيسر واليمين، مع أغطية المسمار ومقابس السيليكون الناعمة.

المصباح الأمامي

في نافذة المراقبة

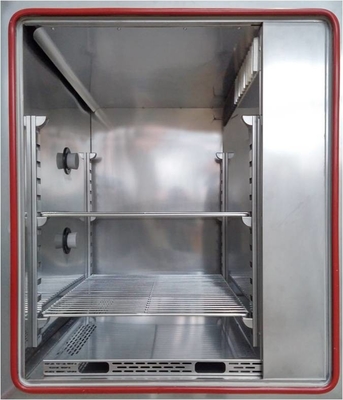

الرفوف

2 رفوف داخلية للعينات، قابلة للتعديل في الارتفاع

ثقوب الصرف

ثقوب تصريف مياه التكثيف للمياه التكثيفية في الخارج

ميناء التسرب

يقع في الجزء الخلفي من الحافظة لتفريغ المياه المكثفة

أجهزة التقطير

عجلات قوية قابلة للتعديل

تصميم منفصل للمياه والكهرباء

نظام الرطوبة ونظام التحكم الكهربائي منفصلين من أجل السلامة ((البراءة رقم: ZL201220245236.8)
