IPX7 غرفة اختبار الأمطار الموثوقة ذات الكفاءة في استخدام الطاقة للامتثال للمعايير المقاومة للماء

اسم المنتج

غرفة اختبار مقاومة للماء

نموذج المنتج

BY-IPX7

حظر الاختبار أو التخزين:

المواد القابلة للاشتعال والمتفجرة والمتطايرة

عينات بيولوجية ذات خصائص بيولوجية

عينات ذات إشعاع الجسيمات وقدرة قوية على التداخل الكهرومغناطيسي

العينات التي يمكن أن تسبب قوة عالية ونسبة كبيرة من توسيع الجسم

التطبيقات:

هذه غرفة اختبار الغمر تطبق لاختبار غمر طبقة حماية الغلاف من المعدات الإلكترونية والكهربائية، أدوات الأجهزة، جزء من الآلات،يوفر بيئة غامرة حيث يمكن تعريض المنتجات الإلكترونية التناظرية الواقعية ومكوناتها أثناء النقل، لتحقيق أداء مقاومة للماء لمختلف المنتجات.

هذه غرفة الاختبار المقاومة للماء تتوافق مع IEC60529 ، GB4208 DIN40050-9 ، ISO20653.يتم استخدام وظيفة الاختبار للتفتيش على المنتج من فئة حماية الحجرة IEC (اختبار التعديل الإضافي IP)، الذي تم تصنيعه وفقًا للمواصفات ذات الصلة لمعيار DIN40050 ، ويتوافق مع طريقة اختبار مستوى الحماية المعيارية ذات الصلة.

مالمعلمات التقنية

IPX7

يجب أن تكون أدنى نقطة في الغلاف الخارجي الذي يقل ارتفاعه عن 850 ملم أقل من 1000 ملم تحت سطح الماء.

يجب أن تكون أعلى نقطة في الغلاف الخارجي مع ارتفاع أكبر أو يساوي 850 مم 150 مم تحت سطح الماء.

ضغط المياه: 1000kpa ؛ (يمكن أن يعرض جهاز التحكم)

وقت الاختبار 30 دقيقة على الأقل

غيرها: الحجم ((غير محدد))

معيار الاختبار

SO16750-1-2006 الشروط البيئية واختبارات المعدات الكهربائية والإلكترونية للسيارات (الأنظمة العامة)

DIN40050-9 رمز IP لفئة حماية القشرة

ISO20653 مركبات الطرق - درجة الحماية (رمز IP) - حماية المعدات الكهربائية من الأجسام الغريبة والمياه والاتصال

رمز تصنيف حماية الحجرة الكهربائية (IP) IEC60529

GMW 3172 ((2007)المتطلبات العامة لبيئة المركبة وموثوقيتها وأدائها

VW80106-2008 ظروف الاختبار العامة للمكونات الكهربائية والإلكترونية على السيارات

QC/T 417.1 ((2001)مرفق السلك للسيارات الجزء 1

GB4208 تصنيف الحجرة

Rالنظام

هيكل النظام

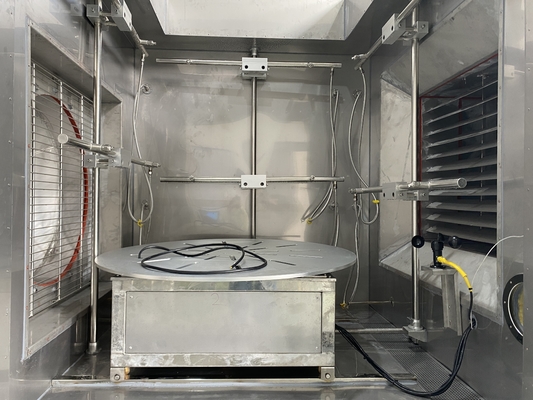

من أجل ضمان نظافة المياه على المدى الطويل، عندما يتم إيقاف اختبار مياه الأمطار، سوف يعود الماء في أنبوب المياه تلقائيًا إلى خزان المياه.سيتم ضغط طبق قطرة بواسطة الهواء المضغوط للضغط على الماء، بحيث لا يكون هناك ماء في أنبوب المياه ورأس قطرة لمنع التوقف الطويل.

وبما أن الاختبار سوف يولد كمية كبيرة من تدفق مياه الأمطار، سيتم جمع مياه الأمطار التي تسقط من الاختبار مركزيا من خلال منفذ الإفراط في الجزء السفلي من غرفة العمل الداخلية للصندوق.,ويتم إعادة تدويرها من خلال المرشح

تصريف الأرضية

هناك خندق تصريف و ثقب تصريف في الجزء السفلي من صندوق الاختبار. بعد اختبار المطر ، يدخل الماء المتراكم خزان التحلل ويتم تصفيته واستخدامه مرة أخرى.خندق الصرف هو مستوى مع الأرض ولا يؤثر على الوزن المحمل لأرضية مربع الاختبار وإدخال ومخرج منتجات الاختبار.

طريقة تحكم تدفق ضغط المياه

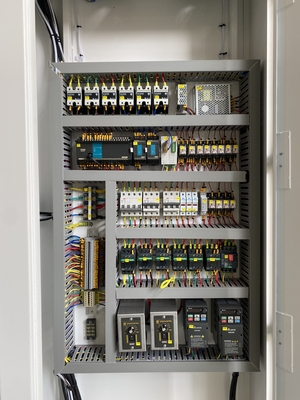

يتكون نظام التحكم بالردود الفعلية المغلق من جهاز استشعار ضغط المياه، جهاز استشعار تدفق المياه، جهاز تحكم، صمام كهرومغناطيسي، وحدة محرك AD، ومحول تردد،ومضخة لتنظيم تدفق ضغط الماء. التحكم في PID

يتم استخدام الخوارزمية لتشغيل غرفة الاختبار بشكل ديناميكي في الوقت الحقيقي. يتم ضبط تدفق ضغط المياه في فوهة الغرفة بدقة وسريعة. (الصورة هي مرجع فقط)

السائق

محول بدون خطوات مدفوع بالإشارة الرقمية، وحدة محرك AD (الصورة هي للمرجع فقط)

جهاز التشغيل

استخدام مضخة مياه مركزية أفقية متعددة المراحل ذات ضوضاء منخفضة ، وهيكل مضغوط ومساحة تركيب صغيرة (الصورة هي للمرجع فقط)

جهاز استشعار تدفق هيدروليكي

جهاز استشعار ضغط السائل الإلكتروني، جهاز استشعار تدفق السائل الإلكتروني (الصورة هي للإشارة فقط)

فوهة الماء

فوهة اختبار قطرة المطر الخاصة، فوهة اختبار رش المياه (الصورة هي للإشارة فقط)

فتحة تصريف المكثفات

ثقوب الصرف مع المكثف والمكثف في ورشة العمل

فتحة التدفق

يتم ترتيب ثقب التفريغ داخل الصندوق لتوجيه المياه الموجهة في غرفة الاختبار
