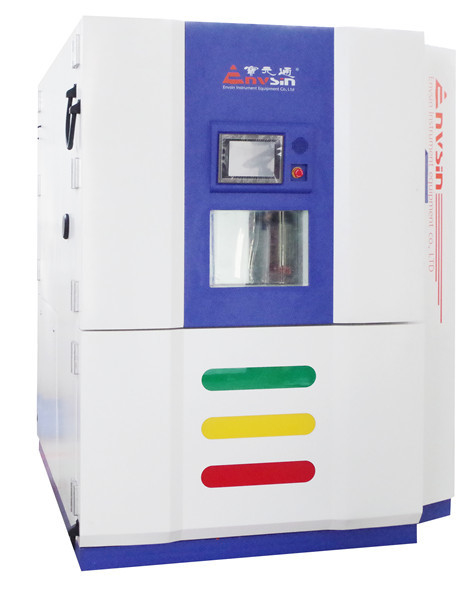

SAE-J1211 غرف اختبار بيئي لفحص الإجهاد بسعة 335 لترًا

مساحة الاختبار

335L

الحجم الداخلي

800*650*650mm(W×D×H)

الحجم الخارجي

1800mm*2500mm*2300mm(W*D*H)

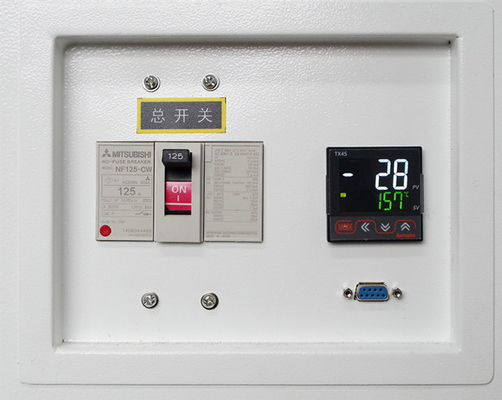

إمدادات الطاقة

AC380V±10٪، 50Hz±1 أربعة أسلاك ثلاثية المراحل + سلك الأرض ((3/N/PE) ، مقاومة الأرض < 4Ω

أقصى قدر من الطاقة

65 كيلوواط

ماكس العملة

110A

طريقة التبريد

المبردة بالماء

هيكل النظام

هيكل من ثلاثة أجزاء:منطقة اختبار مستقلة ثابتة.منطقة تسخين مسبق.منطقة تبريد مسبق

موقع التثبيت

• لا يوجد مصدر إشعاع كهرومغناطيسي قوي بالقرب
• بالقرب من نظام الصرف الصحي (في غضون مترين من وحدة التبريد،لمياه التكثيف)
• السعة المحملة للأرض لا تقل عن 20000kg/m2
• إعداد إمدادات الكهرباء والمياه المناسبة
• إذا كنت بحاجة إلى إمدادات المياه أو الغاز، يجب أن تكون مجهزة مسبقا
• درجة الحرارة المحيطة: 5°C~25°Cموصى بها، 25°C~35°C تعمل بشكل جيد؛ ((للموديل المبرد بالهواء) ؛5°C~40°C تعمل بشكل جيد (للموديل المبرد بالماء)
• الرطوبة المحيطة: ≤ 85% RH
• الضغط المحيطي: 86KPa ̇ 106KPa.
• ضمانات مساحة التثبيت، على النحو التالي:

- نعم

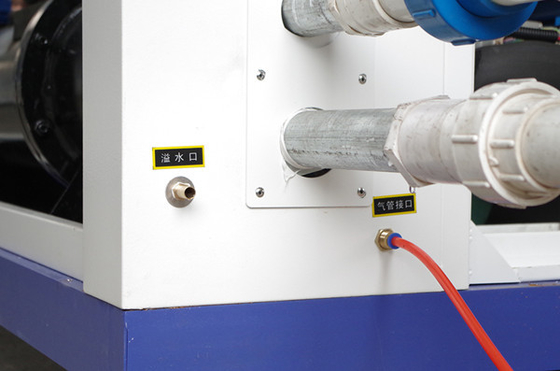

جمياه التهوية

درجة حرارة المياه:5°C≤درجة حرارة المياه≤28°C تصل إلى جميع المؤشرات التقنية، 28°C

درجة حرارة مصدر المياه ≤10 درجة مئوية،حاجة لمنع ظهور مياه مكثفة

1:إذا كانت غرفة الاختبار مبردة بالهواء،لا حاجة لمياه التبريد

2: إذا كان المستخدم بحاجة إلى بناء نظام مياه دورة التبريد، مواصفات برج التبريد≥15 طن أو وحدة التكثيف سعة التبريد≥40KW ((20°C)

3: نظام المياه التبريد يجب أن يكون GB50050-1995 الدورة الصناعية الباردة معالجة المياه

تدفق المياه: ≥15 طن/ساعة

قطر الأنابيب: G2.5 بوصة ×2

الضغط الهيدروليكي:0.3MPa ٠.٦MPa

فرق الضغط الهيدروليكي: ≥0.2MPa

متطلبات جودة المياه:GB50050-1995

ضغط الهواء

ضغط إمدادات الهواء المضغوط:0.6MPa ٠.٧MPa

رطوبة الهواء المضغوط في حالة الاستخدام الهوائي:≤30g/m3

رطوبة الهواء المضغوط في حالة استخدام الهواء الجاف:≤1.5g/m3

معيار اختبار الصدمة في غرفة العمل

غرف اختبار الصدمات الحرارية S2:

• نطاق الصدمة منخفضة الحرارة: -55 درجة مئوية -10 درجة مئوية
• نطاق الصدمة عالية الحرارة: +60°C +150°C

- نعم

غرفة اختبار الصدمات منخفضة عالية + درجة حرارة الغرفة-S3:

• نطاق الصدمة منخفضة الحرارة: -65 درجة مئوية -10 درجة مئوية
• نطاق الصدمة عالية الحرارة: +60°C ± +150°C
• فحص الضغط البيئي PAMP
• نطاق الحرارة المنخفضة: -55 درجة مئوية -10 درجة مئوية
• نطاق درجة الحرارة العالية: +60°C+125°C
• منحدر الحرارة: 30°C/min
• درجة الحرارة تتقلب: ± 0.1°C ± 1.0°C
• درجة الحرارة: ± 0.5°C ± 2.0°C
• انحراف الحرارة:<±2°C

ملاحظة:

1.التجربة بدون حمولة ، تلبية GB/T5170-2008 ، إذا لم يكن هناك إشعار خاص آخر.

2نرفض إعداد درجة الحرارة في نطاق 0°C+60°C و وظيفة ريمب لفحص الضغط البيئي.

3بيانات الاختبار في غرفة الاختبار المبردة بالهواء عند درجة الحرارة المحيطة 25 درجة مئوية، حالة تهوية جيدة؛ 35 درجة مئوية ≥ RT> 25 درجة مئوية تعمل بشكل جيد؛ نطاق درجة الحرارة المنخفضة،معدل التبريد وقدرة الحمل الحراري سيتأثر بدرجة حرارة البيئة المتغيرة.

4بيانات الاختبار في غرفة الاختبار المبردة بالماء عند درجة حرارة الماء ≤28°C، الضغط الهيدروليكي 0.3MPa ≈ 0.6Mpa، فرق الضغط الهيدروليكي ≥0.2Mpa

-حرارة التسخين

درجة الحرارة SV: +50°C+220°C

وقت ارتفاع درجة الحرارة: RT→+220°C 50 دقيقة

درجة حرارة ما قبل التبريد

درجة الحرارة PV:-75°C+70°C

وقت تقليل الحرارة: RT-75°C 60 دقيقة

وقت التعافي المؤقت

<15 دقيقة ((قياس في منفذ الهواء)

معيار الاختبار

                          معايير التجربة S2:

GB/T2423.22

MIL STD 202F، طريقة 107G

معايير الاختبار

BS 2011

DIN 40046 ، الاختبار Na

JESD22-A101-A

                          معايير التجربة S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

الـ JIS C 60068-2-14

JASO D 0144

إدارة المراقبة

معيار اختبار فحص الإجهاد البيئي:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
