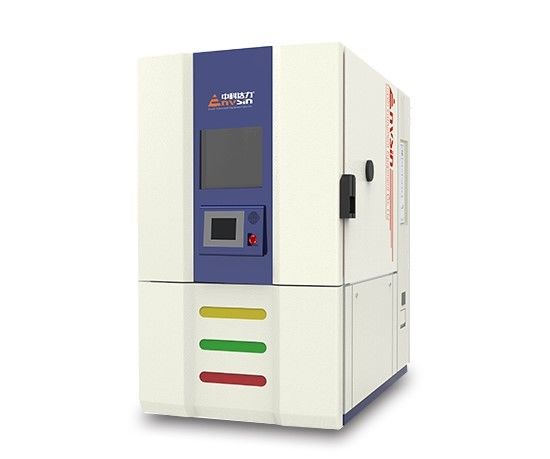

غرفة رطوبة درجة حرارة داخلية لاختبار البيئة الشديدة

مساحة الاختبار

600 لتر

الحجم الداخلي

800*800*950ملم (W*D*H)

الحجم الخارجي

1090mm*1960mm*1995mm ((W*D*H)

إمدادات الطاقة

AC380V±10٪، 50Hz±1,60A، 3/N/PE، مقاومة الأرض < 4Ω

أقصى قدر من الطاقة

60 كيلوواط ((العادي 35 كيلوواط)

ماكس العملة

100A ((العادي 30A)

طريقة التبريد

نظام التبريد بالماء

موقع التثبيت

• يجب أن تكون أرضية مكان العمل مسطحة ، وتكون جيدة التهوية ؛ لا توجد مواد قابلة للاشتعال أو غازات أو غبار يآكل
• لا يوجد مصدر إشعاع كهرومغناطيسي قوي بالقرب
• بالقرب من نظام الصرف الصحي (في غضون مترين للمياه المكثفة)
• السعة المحملة للأرض لا تقل عن 15000kg/m2
• إعداد إمدادات الكهرباء والمياه المناسبة
• إذا كنت بحاجة إلى إمدادات المياه أو الغاز، يجب أن تكون مجهزة مسبقا
• درجة الحرارة المحيطة: 5°C~25°Cموصى بها، 25°C~35°C تعمل بشكل جيد؛ ((للموديل المبرد بالهواء) ؛5°C~40°C تعمل بشكل جيد (للموديل المبرد بالماء)
• الرطوبة المحيطة: ≤ 85% RH
• الضغط المحيطي: 86KPa ‬106KPa
• ضمانات مساحة التثبيت، على النحو التالي:

- نعم

مياه التبريد

درجة حرارة المياه: 5°C≤ درجة حرارة المياه ≤28°C. إذا كان مصدر المياه هو المياه المبردة من مكيف الهواء ، فإن درجة حرارة المياه أقل من 10°C ، فمن الضروري اتخاذ بعض التدابير لمنع مياه التكثيف من الأنابيب.

1.إذا اعتمدت تصميم تبريد الرياح، لا تحتاج إلى تبريد الماء

2إذا كان المستخدم بحاجة إلى بناء نظام جديد لتدوير مياه التبريد.برج التبريد القياسي ≥10 طن، أو سخان المياه سعة التبريد ≥35KW ((20 درجة مئوية)

3نظام مياه التبريد:GB50050-1995

تدفق المياه: ≥ 10 طن/ساعة

قطر الأنابيب: G2.5 بوصة ×2

ضغط المياه الداخلية:0.3MPa ٠.٦MPa

فرق ضغط المياه في المدخل والمخرج: ≥0.2MPa

طلب المياه: تلبية المعيار GB50050-1995

اختبار الحرارة

نطاق الحرارة: -70°C+180°C

ملاحظة:

1.التجربة بدون حمولة، تلبي GB/T5170-2008، إذا لم يكن هناك إشعار خاص آخر.

2درجة الحرارة المحيطة 25 درجة مئوية، حالة تهوية جيدة: تعمل بشكل جيد إذا كان 35 درجة مئوية ≥ RT> 25 درجة مئوية؛ سيتأثر معدل التبريد والقدرة على الحمل الحراري بدرجة حرارة محيطة منخفضة.

تقلبات الحرارة: ±0.1°C ±0.5°C

درجة الحرارة المتساوية: ± 0.5°C ± 1.0°C ((فارغة)

انحراف الحرارة: ± 0.1°C ± 0.5°C

منحدر الحرارة:<2.0°C

معدل تغير درجة الحرارة الخطية

-40 درجة مئوية+125 درجة مئوية،11 درجة مئوية/دقيقة،مع حمولة 5 كيلوغرام من PCBs

معدل تغير درجة الحرارة غير الخطي:15°C/min

معايير الاختبار

1.GB/T 2423.1 اختبار درجة حرارة منخفضة

4.GJB 150.3 اختبار الحرارة العالية

2.GB/T 2423.2 اختبار درجة حرارة عالية

5.GJB 150.4 اختبار الحرارة المنخفضة

3.GB/T2423.22 (اختبار الدراجات الزمني)

6.IEC 60068-2 (اختبار الدرجة الدقيقة)

مخطط القدرة الحرارية للحمل

تطبيقها على اختبار درجة الحرارة القياسية، والقدرة الحرارية للحمل تختلف من قيمة درجة الحرارة المختلفة.

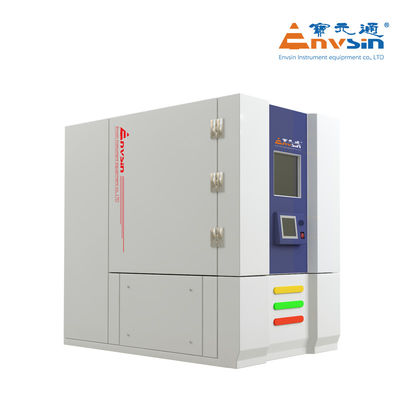

وضع الهيكل

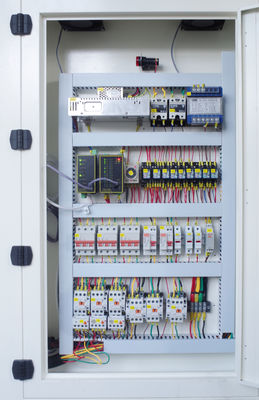

• غرفة الاختبار في الأعلى، الثلاجة في الأسفل، جهاز تحكم توزيع الطاقة في الخلف.
• لوحة التحكم الرئيسية في الباب الأمامي واللوحة الممتدة في الجانب الأيمن الخلفي

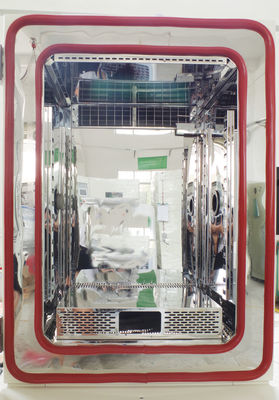

• الباب يفتح من اليمين إلى اليسار. قناة الدوران الهوائي ونظام تكييف الهواء في الجزء الخلفي من غرفة الاختبار:مبادلة حرارة التبريدجهاز استشعار الحرارة والرطوبة

التكوين

• المواد الخارجية: الفولاذ المطاط البارد المغطى بالمواد الثابتة من كلا الجانبين
• المواد الداخلية: SUS304 الفولاذ المقاوم للصدأ
• مواد العزل: طبقة عزل من رغوة البولي يوريثان الصلبة

تحمل الحمل

• سعة حمولة الرفوف:≤50 كجم ((متوسط الحمولة)
• قدرة إطار الاختبار على تحمل: ≤20 كجم ((مع متوسط الحمل)
• الوزن الإجمالي للحمّل في مساحة الاختبار ((الرفوف والقاع) ≤80kg

باب الغرفة

• باب واحد مع مفصلات على اليسار
• حجم الباب: 800 × 950 مم ((W × H) ؛
• مجهزة بمطاط السيليكون ونظام تسخين داخلي لمكافحة التكثيف

نافذة المراقبة

الحجم:280 × 400mm ((W × H) ، زجاج مجوف مكافحة الصقيع

منافذ الكابلات

2 منفذ مع Φ50 مم على الجانبين الأيسر واليمين، مع أغطية المسمار ومغلفات السيليكون الناعمة.

المصباح الأمامي

في نافذة المراقبة

الرفوف

2 رفوف داخلية للعينات، قابلة للتعديل في الارتفاع

ثقوب الصرف

ثقوب تصريف مياه التكثيف للمياه التكثيفية في الخارج

ميناء التسرب

يقع في الجزء الخلفي من الحافظة لتفريغ المياه المكثفة

أجهزة التقطير

عجلات قوية قابلة للتعديل

تصميم منفصل للمياه والكهرباء

نظام الرطوبة ونظام التحكم الكهربائي منفصلين من أجل السلامة ((البراءة رقم: ZL201220245236.8)
