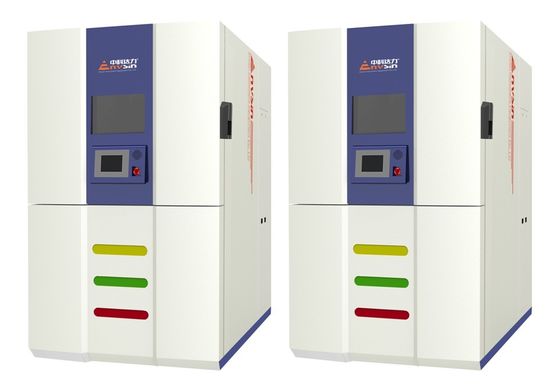

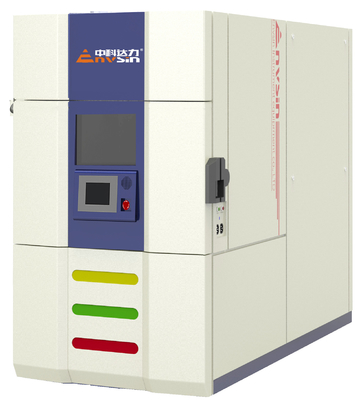

252L غرفة اختبار الصناعية للصدمات الحرارية للاختبار في الضغوط العالية بما يتماشى مع IEC 60068-2-14

مساحة الاختبار

252L

الحجم الداخلي

700 × 600 × 600 ملم (W × D × H)

الحجم الخارجي

1090mm*1960mm*1995mm (W*D*H)

إمدادات الطاقة

AC380V±10٪، 50Hz±1 أربعة أسلاك ثلاثية المراحل + سلك الأرض ((3/N/PE) ، مقاومة الأرض < 4Ω

أقصى قدر من الطاقة

60 كيلوواط

ماكس العملة

100A

طريقة التبريد

المبردة بالماء

هيكل النظام

هيكل من ثلاثة أجزاء:منطقة اختبار مستقلة ثابتة.منطقة تسخين مسبق.منطقة تبريد مسبق

موقع التثبيت

• يجب أن تكون أرضية مكان العمل مسطحة ، وتكون جيدة التهوية ؛ لا توجد مواد قابلة للاشتعال أو غازات أو غبار يآكل
• لا يوجد مصدر إشعاع كهرومغناطيسي قوي بالقرب
• بالقرب من نظام الصرف الصحي (في غضون مترين من وحدة التبريد) للمياه المكثفة
• السعة المحملة للأرض لا تقل عن 20000kg/m2
• إعداد إمدادات الكهرباء والمياه المناسبة
• إذا كنت بحاجة إلى إمدادات المياه أو الغاز، يجب أن تكون مجهزة مسبقا
• درجة الحرارة المحيطة: 5°C~25°Cموصى بها، 25°C~35°C تعمل بشكل جيد؛ ((للموديل المبرد بالهواء) ؛5°C~40°C تعمل بشكل جيد (للموديل المبرد بالماء)
• الرطوبة المحيطة: ≤ 85% RH
• الضغط المحيطي: 86KPa ̇ 106KPa ؛ 1.8.10 ضمانات مساحة التثبيت كما يلي

- نعم

جمياه التهوية

درجة حرارة المياه:5°C≤درجة حرارة المياه≤28°C تصل إلى جميع المؤشرات التقنية، 28°C

درجة حرارة مصدر المياه ≤10 درجة مئوية،حاجة لمنع ظهور مياه مكثفة

1: لا توجد حاجة إلى إمدادات مياه التبريد إذا تم تثبيت نظام تبريد الهواء

2: إذا كان هناك حاجة إلى نظام تبريد بالماء، فيمكن أن يكون سعة برج التبريد ≥15 طن أو سعة وحدة التبريد ≥40 كيلوواط (في درجة حرارة 20 درجة مئوية) ؛3:يجب أن يكون نظام المياه التبريد GB50050-1995 الدراجة الصناعية الباردة معالجة المياه معيار التنظيم التصميم

تدفق المياه: ≥15 طن/ساعة

قطر الأنابيب: G2.5 بوصة ×2

الضغط الهيدروليكي:0.3MPa ٠.٦MPa

فرق الضغط الهيدروليكي: ≥0.2MPa

متطلبات جودة المياه:GB50050-1995

ضغط الهواء

ضغط إمدادات الهواء المضغوط:0.6MPa ٠.٧MPa رطوبة الهواء المضغوط في حالة الاستخدام الهوائي:≤30g/m3

رطوبة الهواء المضغوط في حالة استخدام الهواء الجاف:≤1.5g/m3

معيار اختبار الصدمة في غرفة العمل

غرف اختبار الصدمات الحرارية S2:

• نطاق الصدمة منخفضة الحرارة: -55 درجة مئوية -10 درجة مئوية
• نطاق الصدمة عالية الحرارة: +60°C +150°C

- نعم

غرفة اختبار الصدمات منخفضة عالية + درجة حرارة الغرفة-S3:

• نطاق الصدمة منخفضة الحرارة: -65 درجة مئوية -10 درجة مئوية
• نطاق الصدمة عالية الحرارة: +60°C ± +150°C
• فحص الضغط البيئي PAMP
• نطاق الحرارة المنخفضة: -55 درجة مئوية -10 درجة مئوية
• نطاق درجة الحرارة العالية: +60°C+125°C
• منحدر الحرارة: 30°C/min
• درجة الحرارة تتقلب: ± 0.1°C ± 1.0°C
• درجة الحرارة: ± 0.5°C ± 2.0°C
• انحراف الحرارة:<±2°C

ملاحظة:

1.التجربة بدون حمولة ، تلبية GB/T5170-2008 ، إذا لم يكن هناك إشعار خاص آخر.

2نرفض إعداد درجة الحرارة في نطاق 0°C+60°C و وظيفة ريمب لفحص الضغوط البيئية

3بيانات الاختبار في غرفة الاختبار المبردة بالهواء عند درجة الحرارة المحيطة 25 درجة مئوية، حالة تهوية جيدة؛ 35 درجة مئوية ≥ RT> 25 درجة مئوية تعمل بشكل جيد؛ نطاق درجة الحرارة المنخفضة،معدل التبريد وقدرة الحمل الحراري سيتأثر بدرجة حرارة البيئة المتغيرة.

4بيانات الاختبار في غرفة الاختبار المبردة بالماء عند درجة حرارة المياه ≤28 درجة مئوية، الضغط الهيدروليكي 0.3MPa~0.6Mpa، فرق الضغط الهيدروليكي≥0.2Mpa

-حرارة التسخين

درجة الحرارة SV: +50°C+220°C

وقت ارتفاع درجة الحرارة: RT→+220°C 50 دقيقة

درجة حرارة ما قبل التبريد

وقت تخفيض الحرارة: RT-75°C 60min

وقت التعافي المؤقت

<15 دقيقة ((قياس في منفذ الهواء)

معيار الاختبار

S2 معيار الاختبار:

GB/T2423.22

MIL STD 202F، طريقة 107G

معايير الاختبار

BS 2011

DIN 40046 ، الاختبار Na

JESD22-A101-A

معيار الاختبار S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

الـ JIS C 60068-2-14

JASO D 0144

إدارة المراقبة

معيار اختبار فحص الإجهاد البيئي:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211

وضع الهيكل

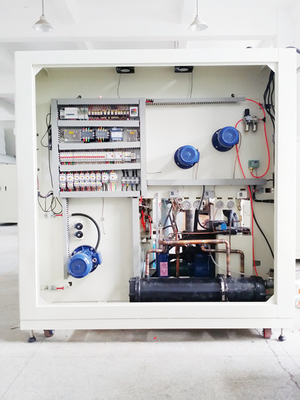

الوحدة.غرفة الاختبار تقع أمام غرفة الاختبار، منطقة التسخين المسبق تقع في الجزء السفلي من الأمام؛ منطقة التبريد المسبق تقع في الجزء العلوي

عودوا غرفة وحدة التبريد و لوحة توزيع الطاقة في الجزء السفلي من الخلف و الجانب الأيسر لوحة التحكم الرئيسية في الباب الأمامي الباب يفتح من اليمين إلى اليساركل منطقة اختبار مجموعة نظام قناة الهواء الدورة: شفرة مروحة طرد مركزي، محرك مروحة، عازل الهواء، تهوية منطقة الاختبار، باب تفريغ الهواء.

التكوين

• المواد الخارجية: الفولاذ المطاط البارد المغطى بالمواد الثابتة من كلا الجانبين
• المواد الداخلية: SUS304 الفولاذ المقاوم للصدأ
• مواد العزل: طبقة عزل من رغوة البولي يوريثان الصلبة

تحمل الحمل

• سعة حمولة الرفوف:≤40 كجم ((متوسط الحمولة)
• قدرة إطار الاختبار على تحمل: ≤20 كجم ((مع متوسط الحمل)
• وزن الحمل الإجمالي للمساحة الاختبارية ((الرفوف والقاع) ≤50kg

باب الغرفة

• باب واحد مع مفصلات على اليسار
• حجم الباب: 700 × 600 مم ((W × H) ؛
• مجهزة بمطاط السيليكون ونظام تسخين داخلي لمكافحة التكثيف

نافذة المراقبة

الحجم:280mm × 400mm ((W × H) ، زجاج مجوف مكافحة الصقيع

منافذ الكابلات

2 منفذ مع Φ50 مم على الجانبين الأيسر واليمين، مع أغطية المسمار ومغلفات السيليكون الناعمة.

المصباح الأمامي

في نافذة المراقبة

الرفوف

2 رفوف داخلية للعينات، قابلة للتعديل في الارتفاع

ثقوب الصرف

ثقوب تصريف مياه التكثيف للمياه التكثيفية في الخارج

ميناء التسرب

يقع في الجزء الخلفي من الحافظة لتفريغ المياه المكثفة

أجهزة التقطير

عجلات قوية قابلة للتعديل

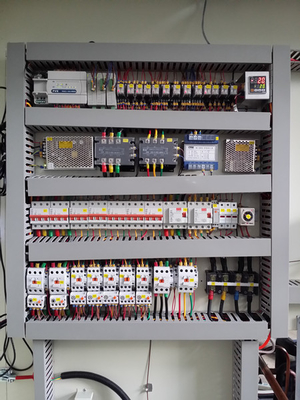

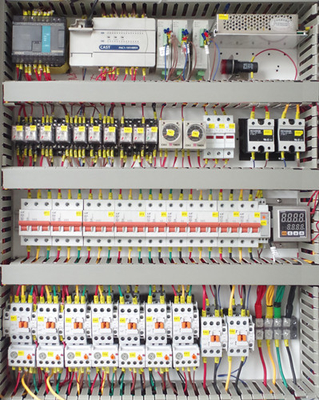

غرفة كهرباء مستقلة

تعتمد غرفة الكهرباء المستقلة مرة أخرى، إدارة أساسية معدات التحكم الكهربائية، الباب مع الخزانة

باب الاستخدام الهوائي

مع باب العادم و باب الرياح الخلفي في فتحة مستقلة، تحتاج الهواء المضغوط من الخارج لتوفير الدافع.
