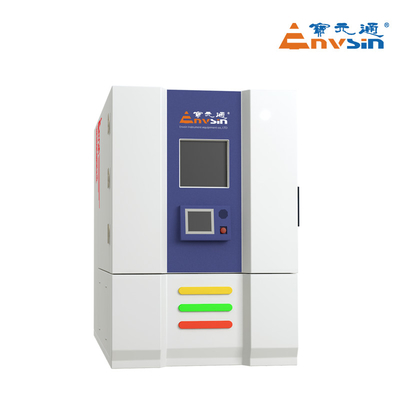

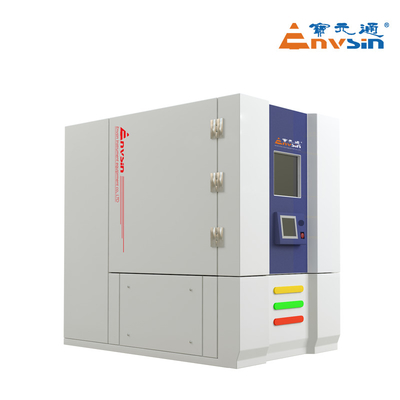

990L SUS304 درجة حرارة ركوب الدراجات غرفة اختبار ESS

مساحة الاختبار

990L

الحجم الداخلي

1100*950*950mm (W×D×H) (W×D×H)

الحجم الخارجي

1350mmx1890mmx2050mm ((W × D × H)

إمدادات الطاقة

AC380V±10٪، 50Hz±1,60A، 3/N/PE، مقاومة الأرض < 4Ω

أقصى قدر من الطاقة

75 كيلوواط ((الطاقة المتوسطة حوالي 35 كيلوواط)

ماكس العملة

130A ((متوسط التيار حوالي 55A)

طريقة التبريد

نظام التبريد بالماء

موقع التثبيت

• يجب أن يكون أرضية محطة العمل مسطحة، وتتمتع بتهوية جيدة؛ لا توجد مواد قابلة للاشتعال أو غازات أو غبار يآكل.

• لا يوجد مصدر إشعاع كهرومغناطيسي قوي بالقرب

• بالقرب من نظام الصرف الصحي (في غضون مترين للمياه المكثفة)

• السعة المحملة للأرض لا تقل عن 15000kg/m2

• إعداد إمدادات الكهرباء والمياه المناسبة

• إذا كنت بحاجة إلى إمدادات المياه أو الغاز، يجب أن تكون مجهزة مسبقا

• درجة الحرارة المحيطة: 5°C~25°Cموصى بها، 25°C~35°C تعمل بشكل جيد؛ ((للموديل المبرد بالهواء) ؛5°C~40°C تعمل بشكل جيد (للموديل المبرد بالماء)

• الرطوبة المحيطة: ≤ 85% RH

• الضغط المحيطي: 86KPa ‬106KPa

• ضمانات مساحة التثبيت، على النحو التالي:

  - نعم

- نعم

مياه التبريد

درجة حرارة المياه: 5°C≤ درجة حرارة المياه ≤28°C. إذا كان مصدر المياه هو المياه المبردة من مكيف الهواء ، فإن درجة حرارة المياه أقل من 10°C ، فمن الضروري اتخاذ بعض التدابير لمنع مياه التكثيف من الأنابيب.

1إذا اعتمدت تصميم التبريد الهوائي، لا تحتاج إلى الماء.

2.إذا كان المستخدم بحاجة لبناء نظام جديد لتدوير مياه التبريد.

≥10 طن، أو سعة التبريد في المبرد المائي ≥35 كيلوواط ((20 درجة مئوية).

3نظام مياه التبريد:GB50050-1995

تدفق المياه: ≥ 10 طن/ساعة

قطر الأنابيب: G2.5 بوصة ×2

ضغط المياه الداخلية:0.3MPa ٠.٦MPa

فرق ضغط المياه في المدخل والمخرج: ≥0.2MPa

طلب المياه: تلبية المعيار GB50050-1995

اختبار الحرارة

نطاق الحرارة: -70°C+180°C

ملاحظة:1.التجربة بدون حمولة ، تلبية GB/T5170-2008 ، إذا لم يكن هناك إشعار خاص آخر.

2درجة الحرارة المحيطة 25 درجة مئوية، حالة تهوية جيدة: تعمل بشكل جيد إذا كان 35 درجة مئوية ≥ RT> 25 درجة مئوية؛ سيتأثر معدل التبريد والقدرة على الحمل الحراري بدرجة حرارة محيطة منخفضة.

تقلبات الحرارة: ± 0.5°C

توحيد درجة الحرارة0.1°C ∼2.0°C

انحراف الحرارة: ± 0.1°C ± 2.0°C

منحدر الحرارة:<2.0°C

معدل تغير درجة الحرارة الخطية

داخل - 45 ~ + 100 °C ، 15 °C / min

معدل تغير درجة الحرارة غير الخطي < 15 درجة مئوية / دقيقة

اختبار رطوبة الحرارة

نطاق الحرارة: +10°C+95°C

نطاق الرطوبة: 10٪ RH ٪ 98٪ RH

درجة الحرارة: ± 0.5°C ± 2.0°C

وحدة الرطوبة: ± 1.0٪ RH ± 5.0٪ RH

حرارة الانحراف: ± 0.1°C ± 2.0°C

انحراف الرطوبة: ± 1.0٪ RH ± 5.0٪ RH

درجة الحرارة تتقلب: ± 0.1 °C ± 0.5 °C

تقلبات الرطوبة: ± 1.0٪ RH ± 3.0٪ RH

منحدر الحرارة:<2.0°C

تراجع الرطوبة <5.0%RH

معايير الاختبار

1 GB/T 2423.1 اختبار الحرارة المنخفضة

5 GJB 150.3 اختبار الحرارة العالية

2 GB/T 2423.2 اختبار الحرارة العالية

6 GJB 150.4 اختبار الحرارة المنخفضة

3 GB/T2423.34 اختبار الدراجات المناخية

7 GJB 150.9 اختبار المناخ

4 اختبار المناخ IEC60068-2

8 اختبار الرطوبة MIL-STD-202G-103B

مخطط القدرة الحرارية للحمل

تطبيقها على اختبار درجة الحرارة القياسية، والقدرة الحرارية للحمل تختلف من قيمة درجة الحرارة المختلفة.

مخطط التحكم في درجة الحرارة والرطوبة
